BT-2900动态图像粒度粒形分析仪
BT-2900动态图像粒度粒形分析仪的图片
参考报价:
面议
品牌:
丹东百特
关注度:
28404
样本:
【下载】
型号:
BT-2900
产地:
辽宁丹东
信息完整度:
典型用户:
暂无
测量范围:
0.03-10毫米
测量时间:
10000幅/分钟
分散方式:
干湿法
仪器原理:
图像分析
重现性:
< 3%
分辨率:
镜头放大9-300倍
误差率:
≤1%(国标样D50偏差)
认证信息
钻石会员 第 17
名 称:丹东百特仪器有限公司
认 证:工商信息已核实
访问量:3561934
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
公众号
产品简介

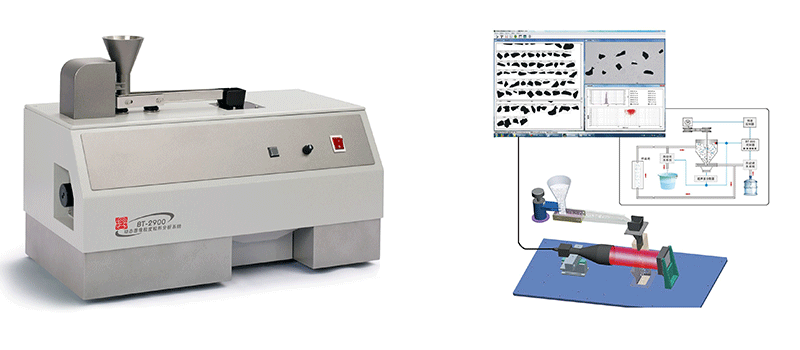

BT-2900动态图像粒度粒形分析仪主要适用于粗的、粒状材料的粒度粒形分析领域,如金刚砂、研磨材料、机制沙、河沙等。它的测试过程是将20克左右的样品放到储料漏斗里,通过电磁振动加料器和布料槽将颗粒分散开,并在布料槽的末端自由下落,高速摄像机在下落过程中拍摄颗粒图像,并通过电脑对这些图像进行分析,从而得到粒度与粒形数据。

与静态图像粒度粒形分析仪拍摄载物片上静止不动的颗粒不同,BT-2900是在颗粒下落状态下拍摄颗粒图像的,因此我们把它叫做干法动态图像粒度粒形分析系统。这种系统可实现亚毫米和毫米级的颗粒的精确粒度粒形测量,在粗颗粒的粒度粒形分析领域一枝独秀。它通过分散和布料系统实现自动进样,不但简化操作,还减少了人为因素的影响,提高了准确性。高速摄像机实现动态连续拍摄,一次能拍摄数万、十几万甚至几十万个颗粒,对这么大量的颗粒进行分析,充分保证了样品的代表性好,保证结果准确。同时,图像处理软件能自动判断和提取粘连颗粒,这些技术极大地提高了颗粒图像的分析速度、精度和准确性。独特的颗粒分析软件采用边缘识别的快速图像处理技术,每分钟能处理2万个以上的颗粒,实现了一边拍摄一边在屏幕上显示每个颗粒的图像和粒度粒形数据,就是边拍摄边得到分析结果,拍摄结束,报告单也同时出来。

BT-2900的分析项目包括粒度和粒形两大类,粒度分析项目有每一个颗粒的粒径、大颗粒、典型值、特定区间含量、小于或大于某一粒径含量、粒度分布数据和分布曲线;粒形分析包括每一个颗粒的圆形度、长径比、凸起度、椭圆比、实积度等,同时能得出每一种粒形参数的分布数据和曲线。

BT-2900具有成像清晰、分析速度快、操作简单、结果准确可靠等特点。主要为金刚砂、研磨材料、机制沙、河沙等领域的技术研究、应用研究和质量控制提供里一种高精度的粒度粒形分析手段。

基本性能指标

测试范围30-10000μm(干法)
2-3500μm(湿法)
放大倍数5-400倍(镜头可选)
重复性误差≤1%(国标样D50偏差)
准确性误差≤1%(国标样D50偏差)
进口高速CCD120帧/秒
颗粒识别速度≥10000个/分钟
分析项目

粒度:包括粒度分布、典型值、大粒径、特定区间含量、大于或小于某粒径的含量。

粒形:长径比及分布、圆形度及分布、颗粒图像。

颗粒计数:计量一定体积液体中的颗粒个数。

输出项目

包括原始参数(包括样品信息、测试信息等)

分析数据(包括粒度分布、长径比分布、圆形度分布、及其典型数据等)

分布图形(区间分布直方图和累计分布曲线等)

电压AC220V、50/60Hz
体积与重量610×300×440mm(主机),26kg


应用领域

干法适用情况和领域:

  • 如盐、糖、塑料制品、催化剂、研磨剂、碳制品、沙、煤炭、咖啡、耐火材料、食品、聚苯乙烯、玻璃、陶瓷、肥料、药物、矿石。

湿法适用情况和领域:

  • 如非金属矿微粉、水泥等。

  • 浆料、糊状料、粘连性强的粒状物料,如离子交换树脂、湿砂。

  • 与空气发生物理或化学反映的产品。

突出特点

  • 干法系统采用电磁振动进样和自由落体分散技术,进样均匀、连续。湿法系统采用离心循环分散系统,流速可调,分散充分。两者切换极其简便。

  • 高速CCD 和高速图像识别软件:拍摄速度远远大于颗粒流动速度,图像无拖尾现象。采用多线程和边缘识别技术的图像处理软件,每分钟能处理超过10000个颗粒,使拍摄与处理同步,提高了准确性和重复性。

  • 适用广泛:干法适用于粗颗粒,团聚体的粒径粒形分析,尤其适合数百微米至毫米级的粗颗粒及团聚体。湿法适用于较细颗粒的粒度粒形分析。

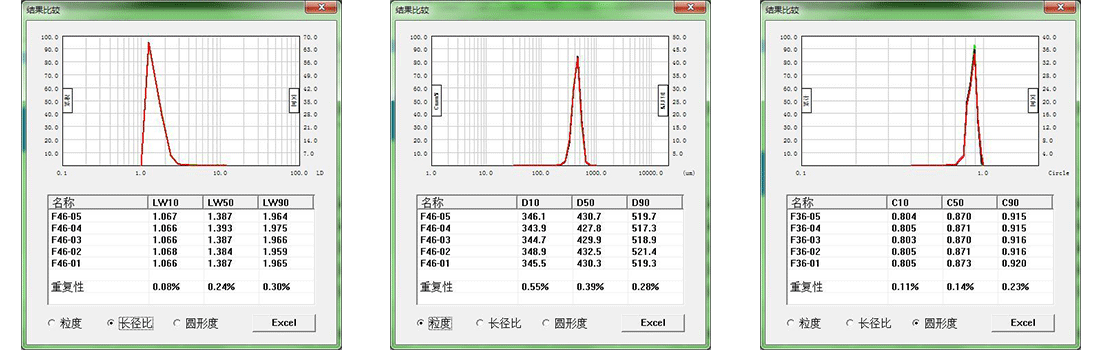

良好的重复性

  • 稳定有效的进样系统。高速摄像机与图像传输系统稳定可靠。

  • 配超声波分散系统,尽量避免颗粒之间的粘连。

  • 每分钟能拍摄并处理超过10000个颗粒,保证样品代表性和测试的重复性。

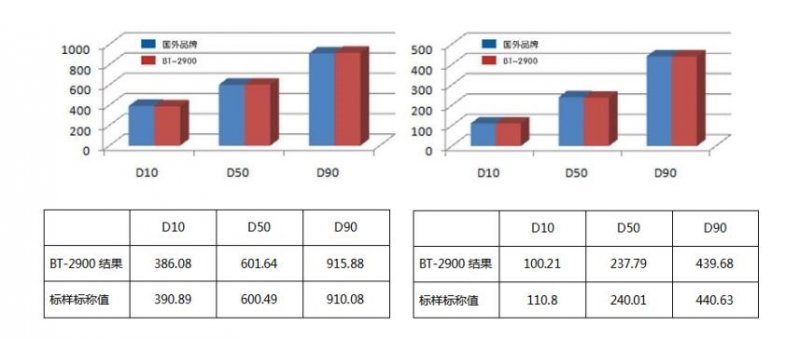

良好的准确性
